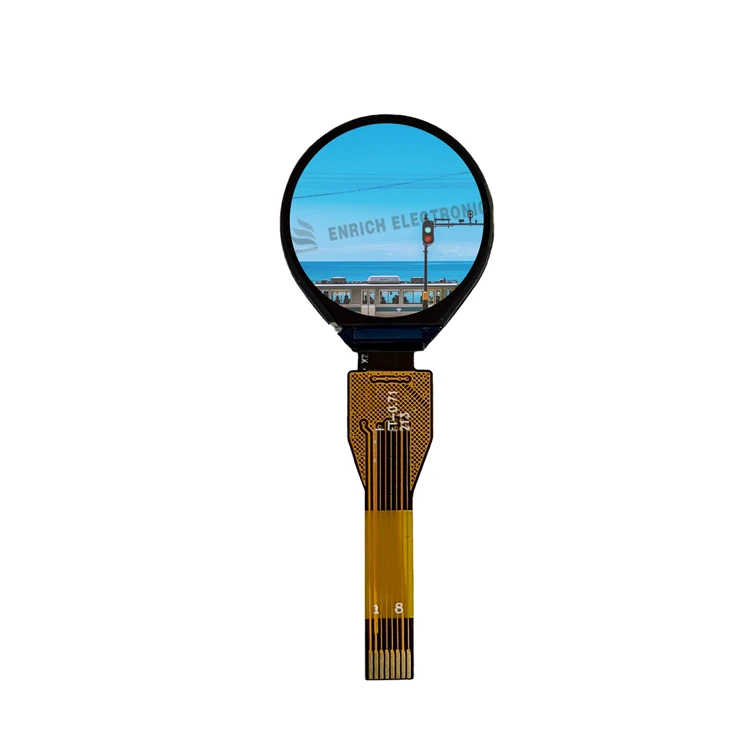

Modulo LCD TFT rotondo da 0,71



ENH-TV0071A004Descrizione

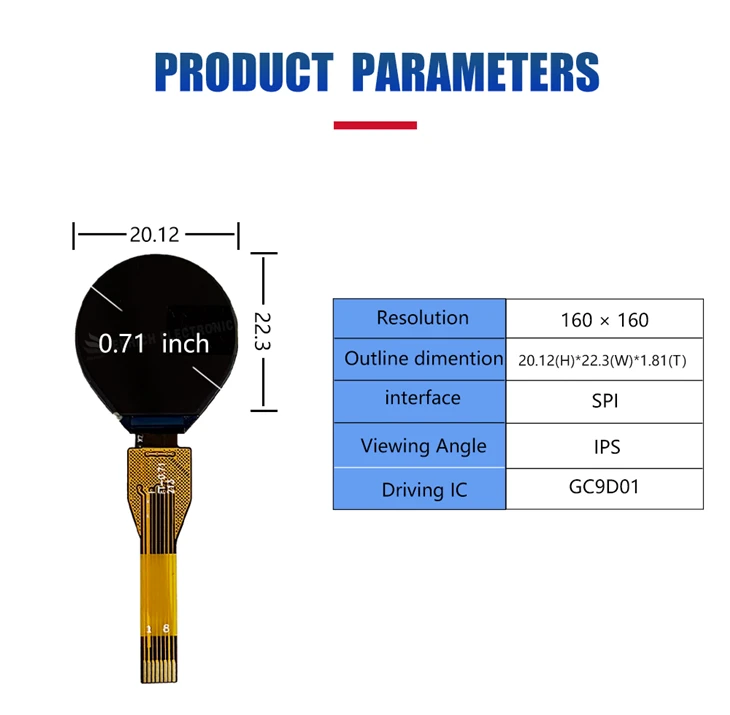

Parametri del prodotto:

Dimensioni dello schermo: 0,71 pollici

Si riferisce alla lunghezza diagonale dell'area attiva del display (circa 18,03 mm), classificandolo come un display ultra-piccolo.

Risoluzione: 160 (RGB) x 160 pixel

Raggiungere questa risoluzione su una dimensione così piccola si traduce in un risultato molto elevatoDensità dei pixel, offrendo un effetto di visualizzazione di gran lunga superiore ai caratteri tradizionali o agli schermi a bassa-risoluzione.

Angolo di visione: Tutto-Angolo di visione

In genere implica l'uso diIPSo una tecnologia avanzata simile-di visione ampia. I colori e il contrasto rimangono estremamente uniformi da qualsiasi direzione di visualizzazione (su, giù, sinistra, destra) con uno spostamento o un'oscuramento minimo del colore, migliorando significativamente l'esperienza dell'utente.

Dimensioni del contorno: 20,12 mm × 22,3 mm × 1,81 mm

Questo è un parametro meccanico critico.20,12 mm x 22,3 mmrappresenta le dimensioni totali compreso il circuito del driver e la cornice, fornendo specifiche precise sui fori di montaggio per gli ingegneri strutturali del prodotto. IL1,81 mmlo spessore è ottimamente controllato, favorendo la progettazione di prodotti ultra-sottili.

Interfaccia:SPI

Interfaccia periferica seriale. Si tratta di un protocollo di comunicazione universale e semplice che richiede pochissimi pin. Spesso richiede solo 3-4 fili (dati, orologio, selezione chip) per la comunicazione, semplificando notevolmente la connessione all'MCU principale, risparmiando preziose risorse I/O e riducendo la complessità e i costi del layout PCB.

Circuito integrato del conducente:GC9D01

Questo è il "cervello" dello schermo. GC9D01 è un driver in CI altamente integrato progettato per display TFT di piccole dimensioni.

Funzione principale: Incorpora una RAM di visualizzazione (GRAM), responsabile della ricezione dei comandi e dei dati SPI dall'MCU e della loro conversione nei segnali di tensione necessari per controllare ciascun pixel sullo schermo.

Funzionalità avanzate: Supporta in genere modalità di colore intenso, aggiornamento parziale per il risparmio energetico, impostazione flessibile dell'indirizzo della finestra, ecc., fornendo agli sviluppatori potenti funzionalità di controllo del display.

Tipo di visualizzazione: TFT

Transistor-a film sottile. Si tratta di un LCD a matrice-attiva in cui ogni pixel è controllato dal proprio transistor. Questa tecnologia offretempi di risposta più rapidi, contrasto più elevato, colori più vivacie una migliore capacità di visualizzazione dinamica delle immagini, che la rendono la tecnologia principale per i display a colori.



Campi di applicazione:

-Analisi approfondita del campo applicativo

Questo schermo a colori TFT da 0,71 pollici, con la sua massima compattezza, alta definizione ed eccellenti prestazioni di visualizzazione, è la scelta ideale per numerosi prodotti elettronici in cui lo spazio è limitato ma è richiesta esperienza visiva.

1.Dispositivi indossabili

Applicazioni principali: Smartwatch, cinturini fitness, anelli intelligenti.

Problema risolto: Fornisce un'alta risoluzione di 160x160 nello spazio estremamente limitato della cassa di un orologio o del corpo di un dispositivo, garantendo icone, testo e numeri nitidi e chiari senza pixel. L'intero-angolo di visione garantisce che gli utenti possano leggere facilmente l'ora, la frequenza cardiaca, le calorie bruciate e le notifiche da qualsiasi angolo di visione con uno sguardo al polso.

Vantaggio: abbinato al driver IC GC9D01, consente transizioni fluide delle animazioni (ad esempio, cambio di menu, aggiornamento dei dati) e supporta modalità a basso-consumo, estendendo significativamente la durata della batteria del dispositivo.



2.Attrezzature portatili per il monitoraggio medico e sanitario

Applicazioni principali: Saturimetri da dito, termometri digitali, monitor ECG portatili, glucometri.

Problema risolto: Le letture mediche richiedono assoluta chiarezza e accuratezza. Il contrasto elevato e le prestazioni cromatiche di questo schermo consentono una visualizzazione chiara dei dati critici (ad es. forma d'onda SpO2, valori della frequenza cardiaca, avviso di alta-temperatura in rosso), riducendo il rischio di lettura errata. Le sue dimensioni ridotte e il profilo sottile consentono all'intero dispositivo medico di essere più portatile ed ergonomico.

Vantaggio: L'interfaccia SPI è semplice e affidabile, facile da collegare con vari chip di controllo principale dei sensori medici, offrendo elevata stabilità.



3.IoT e terminali di interazione-uomo-macchina

Applicazioni principali: Pannelli di controllo per la casa intelligente (ad es. regolatori di temperatura/umidità, interruttori intelligenti), localizzatori Bluetooth, finestre di visualizzazione dello stato per sensori intelligenti.

Problema risolto: Fornisce "occhi" per semplici nodi IoT. Gli utenti possono controllare direttamente lo stato del dispositivo (ad esempio, stato della connessione, temperatura ambiente, livello della batteria) ed eseguire operazioni rapide senza aprire un'app per smartphone. Le dimensioni ridotte ne consentono l'integrazione nel pannello stretto di qualsiasi dispositivo.

Vantaggio: il basso consumo energetico lo rende perfettamente adatto ai dispositivi IoT-alimentati a batteria, consentendo la visualizzazione continua per settimane o addirittura mesi senza ricariche frequenti.



4.Controllo e strumentazione industriale

Applicazioni principali: Scanner industriali portatili, strumenti di misura portatili, multimetri, schermi di stato ausiliari per apparecchiature di controllo industriale.

Problema risolto: Negli ambienti industriali, le apparecchiature devono essere robuste e fornire una visualizzazione intuitiva delle informazioni. Questo schermo è compatto, resistente alle vibrazioni e può visualizzare più righe di parametri, grafici a barre o semplici icone di stato su uno chassis limitato, aiutando gli ingegneri a diagnosticare rapidamente i problemi.

Vantaggio: Tipicamente presenta un ampio intervallo di temperature di funzionamento (i dettagli si riferiscono alla scheda tecnica), adattandosi ad ambienti industriali difficili. Il tempo di risposta rapido elimina le sbavature, adatto per la visualizzazione di dati che cambiano rapidamente.



5.Elettronica di consumo

Applicazioni principali: schermata di stato per custodie di ricarica per auricolari TWS, display FPV per mini droni, giocattoli elettronici, display del livello della power bank.

Problema risolto: Migliora l'attrattiva tecnologica del prodotto e l'esperienza dell'utente. Ad esempio, una piccola finestra sulla custodia di ricarica degli auricolari può mostrare con precisione la carica rimanente degli auricolari sinistro/destro e della custodia stessa, il che è molto più intuitivo e premium rispetto ai semplici indicatori LED.

Vantaggio: I colori vivaci consentono la visualizzazione dei loghi del marchio e delle animazioni personalizzate, migliorando notevolmente la differenziazione del prodotto e l'attrattiva visiva.



● OEM e ODM ● NESSUN MOQ ● CAMPIONI IN MAGAZZINO ● SCHEDA DI PROVA OPZIONALE

















SPECIFICHE

ARTICOLO	DIMENSIONE	UNITÀ
Misurare	0.71	pollice
Dimensione del contorno	20.12x22.3x1.81	mm
Temperatura operativa	-20 gradi - +70 gradi	grado
Temperatura di conservazione	-30 gradi - +80 gradi	grado
Risoluzione	160x160
