Modulo COG

Il tuo produttore di moduli COG professionale!

Fondata nel 2012, Shenzhen Enrich Electronics Co., Ltd è un produttore e fornitore di soluzioni di display LCD terminali intelligenti che integrano ricerca e sviluppo, progettazione, produzione, vendita e assistenza. Ci impegniamo a produrre display LCD monocromatici, inclusi LCD a segmenti, LCD grafico e LCD TFT a colori, display OLED.

Perché scegliere noi

Servizio di personalizzazione

Offriamo servizi di personalizzazione altamente personalizzati, progettando e adattando meticolosamente ogni prodotto per soddisfare le esigenze specifiche dei nostri clienti, garantendo che ogni articolo soddisfi le loro esigenze uniche.

Controllo di qualità

Abbiamo implementato un rigoroso sistema di controllo qualità, in cui tutti i prodotti vengono sottoposti a molteplici cicli di test rigorosi e test di invecchiamento prima della spedizione per garantire che siano stabili, affidabili e soddisfino gli standard del settore.

Attrezzature avanzate

La nostra azienda è dotata di impianti di produzione all'avanguardia e ampio spazio produttivo, con 9 linee di incollaggio COG, 8 linee di assemblaggio di moduli LCD, 10 linee di assemblaggio di retroilluminazione, 6 linee di incollaggio COB, 10 linee di produzione automatiche di moduli TFT, 8 linee automatiche di incollaggio linee di produzione di polarizzatori e 1 linea di produzione SMT, garantendo processi di produzione efficienti e di alta qualità.

Squadra professionale

Disponiamo di un team di ingegneri esperti con ampie competenze intersettoriali e capacità tecniche, in grado di fornire consulenze tecniche professionali e soluzioni complete per clienti di vari settori.

Casa 12 3 4 5 6 7 L'ultima pagina 1/12

Modulo COG personalizzato

Il nostro team esperto può sviluppare la soluzione giusta con un insieme integrato di diverse tecnologie a tua disposizione.

Tecnologie di visualizzazione

● Tipo di display: TN, HTN, STN, FSTN e VA
● Polarizzatori trasmissivi, transflettivi e riflettenti
● Modalità positiva e negativa
● Spessore del vetro ITO: {{0}},4 mm, 0,55 mm, 0,7 mm e 1,1 mm
● Modalità di guida statica e modalità di guida dinamica
● Forme: Rotondo, rettangolo, ottagonale e fori passanti
● Angolo di visione: ore 12, 3, 6, 9 e angolo di visione completo
● Personalizzazione del colore di sfondo: grigio, blu, giallo-verde, nero e così via

Servizi di assemblaggio

● Serigrafia: maschera nera, stampa rossa, verde, blu, multicolore
● Soluzioni touch: tecnologia touch con pellicola ITO su un lato e tecnologia touch con pellicola ITO su entrambi i lati
● Gruppo retroilluminazione interno
● PCBA personalizzabile e struttura in metallo
● Integrazione con touchscreen resistivo o capacitivo sovrapposto
● Trattamento superficiale: vetro rinforzato, prevenzione elettrostatica, polarizzatore con filtro UV
● Interfaccia: I2C, SPI
● Connessione: PIN, FPC

Specifiche del modulo COG

Funzione pin di interfaccia

Perno n.	Simbolo	Tipo di perno	Descrizione
1	VSS	P	Perno di terra.
2	VDD	P	Alimentazione per il funzionamento della logica principale. In ogni circostanza è necessario collegare un condensatore tra VDD e VSS.
3	NC		Nessuna connessione
4	D/C#	I	Questo pin è il pin di controllo dati/comando che si collega all'MCU. Quando il pin viene portato in ALTO, i dati in D[7:0] verranno interpretati come dati. Quando il pin viene abbassato, i dati in D[7:0] verranno trasferiti a un registro di comando.
5	R/W#	I	Questo pin è il pin di ingresso di controllo di lettura/scrittura che si collega all'interfaccia MCU. Quando è selezionata la modalità di interfaccia 6800, questo pin verrà utilizzato come ingresso di selezione di lettura/scrittura (R/W#). La modalità di lettura verrà eseguita quando questo pin viene tirato su ALTO e la modalità di scrittura quando viene tirato su BASSO.
6	E	I	Questo pin è l'ingresso dell'interfaccia MCU. Quando è selezionata la modalità di interfaccia 6800, questo pin verrà utilizzato come segnale di abilitazione (E). L'operazione di lettura/scrittura viene avviata quando questo pin viene portato in ALTO e il chip è selezionato.
7~14	DB0~ DB7	I/O	Questi pin sono bus dati bidirezionali che si collegano al bus dati MCU. Si consiglia di utilizzare perni inutilizzati per legare BASSO.
15	NC		Nessuna connessione
16	NC		Nessuna connessione

Dati meccanici

Articolo	Dimensione	Unità
Numero di caratteri	16 caratteri x 2 righe	－
Dimensione del modulo	84.0 x 44.0 x 9.67	millimetro
Visualizza zona	58.22 x 13.52	millimetro
Zona attiva	56.22 x 11.52	millimetro
Dimensione del punto	0.57 x 0.67	millimetro
Passo del punto	0.60 x 0.70	millimetro
Dimensione del carattere	2.97 x 5.57	mm
Passo del carattere	3.55 x 5.95	millimetro
Tipo di pannello	OLED, monocromatico
Dovere	1/16
CIRCUITO INTEGRATO	SSD1311
Interfaccia	6800, 8080, SPI, I2C
Misurare	2,26 pollici

Valutazioni massime assolute

Articolo	Simbolo	minimo	Massimo	Unità
Tensione in ingresso	VI	-0.3	VDD	V
Tensione di alimentazione per la logica	VDD-VSS	-0.3	6.0	V
Temperatura operativa	SUPERIORE	-40	+80	grado
Temperatura di conservazione	TST	-40	+85	grado

Caratteristiche elettroniche

Articolo	Simbolo	Condizione	minimo	Tip	Massimo	Unità
Tensione di alimentazione per la logica	VDD	－	4.8	5.0	5.3	V
Ingresso alta tensione.	VIH	－	0.8xVDD	－	－	V
Ingresso a bassa tensione.	VIL	－	－	－	0.2xVDD	V
Alta tensione in uscita.	VOH	IOH=-0,5 mA	0.9xVDD	－	－	V
Uscita a bassa tensione.	VOL	IOL=0,5 mA	－	－	0.1xVDD	V
Corrente operativa della scheda di controllo al 50%.	IDD	VDD{{0}}.0V	43	50	52	mamma

Custom Size Blue Background STN Display Type COG Module Graphic Lcd 240*160

Il nostro modulo COG più venduto

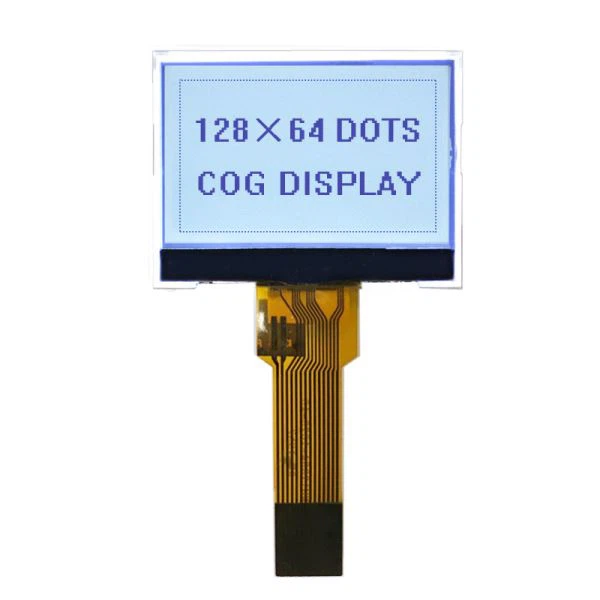

Display LCD COG grafico di piccole dimensioni 128 * 64
Aggiorna il tuo prodotto con il nostro LCD 128*64 con risoluzione 128*64! Questo display LCD da 1,3 pollici è un display a cristalli liquidi (LCD) monocromatico a matrice passiva di tipo trasmissivo che utilizza transistor amorfi a film sottile come dispositivi di commutazione.

Display LCD bianco su blu 128x64 punti
Questo modulo display LCD grafico COG da 128x64 pixel bianco su sfondo blu è dotato di un controller Sitronix ST7567 integrato. Il display LCD grafico ha un consumo molto basso per gestire il display.

Display LCD monocromatico 320 * 240 Display blu STN
Il display LCD monocromatico 320*240 è una scelta eccellente per qualsiasi progetto o applicazione che richieda una tecnologia di visualizzazione di alta qualità, affidabile ed economica. Con il suo display blu STN, questo schermo LCD offre immagini vivide e chiare, facili da leggere e comprendere.

Connessione FPC LCD grafico 132x32
ENH-DG132032-14 è il display LCD grafico da 132x32 pixel, la cui dimensione è 52,0x21,0mm e l'area di visualizzazione è 47,0x11,5. 70 mm, con controller ST7567A, interfaccia SPI, 4 retroilluminazione a LED bianchi.

La nostra azienda ha più prodotti da offrire, sfoglia le categorie di prodotti sul sito Web, se hai esigenze, contattaci.

Caratteristiche del modulo COG

Profilo sottile

I moduli COG sono noti per la loro struttura sottile e leggera. Questa caratteristica è particolarmente vantaggiosa per i dispositivi portatili, dove la riduzione del peso e dello spessore può migliorare il comfort dell'utente e l'estetica del dispositivo.

Alta risoluzione e chiarezza

Questi moduli spesso supportano risoluzioni elevate, offrendo immagini nitide e chiare. L'integrazione diretta del driver IC contribuisce a un controllo preciso del display, con conseguente qualità dell'immagine superiore.

Dimensioni e configurazioni versatili

I moduli COG sono disponibili in varie dimensioni e configurazioni, dai piccoli display monocromatici per dispositivi indossabili ai display a colori più grandi per dispositivi portatili. Questa versatilità consente loro di essere utilizzati in una vasta gamma di applicazioni.

Efficienza energetica

La progettazione efficiente dei moduli COG spesso porta a un minore consumo energetico. Ciò è fondamentale per i dispositivi alimentati a batteria, dove prolungare la durata della batteria è una preoccupazione significativa.

Applicazioni del modulo COG

Apparecchio

Audio/video

Automotive/trasporti

Computer/attrezzature

Consumatore

Controlli/HVAC/sicurezza

Palmare

Militare

POS/vendita al dettaglio/distributori automatici

Scale

Telecomunicazioni/comunicazioni

Prova e misurazione

Processo del modulo COG personalizzato

Ti preghiamo gentilmente di inviarci il tuo foglio da disegno iniziale, campioni o foto; se non hai queste informazioni, per favore fammi sapere la tua idea.

Quindi ti forniamo la soluzione e il prezzo stimato. (Le dimensioni non influiranno sulle tariffe personalizzate, ma influiranno sul prezzo unitario.)

Negoziare i dati tecnici e forniamo la quotazione esatta.

Organizza le tariffe personalizzate.

Il nostro ingegnere progetta il disegno del modulo COG per la tua conferma entro 1-3 giorni.

I nuovi campioni saranno completati entro 15-20 giorni.

Dopo la conferma dei campioni, accogliamo calorosamente la produzione di massa.

Imballaggio

productcate-1-1

Diagramma di flusso del processo di produzione LCD

Arricchisci, rendi più semplice l'utilizzo del display LCD

productcate-1-1

Certificato

ARRICCHISCI Certificato ROHS LCD

ARRICCHISCI Certificato ROHS OLED

ARRICCHISCI Certificato ROHS TFT

ARRICCHIRE il certificato ISO9001

Domande frequenti

D: Cos'è un modulo COG?

R: I moduli COG hanno il driver LCD montato direttamente su un bordo sovrapposto di una delle lastre di vetro che compongono l'LCD. Il modulo risultante è un display integrato, spesso meno di 3 mm, con tutte le connessioni dal driver LCD all'LCD completamente isolate dall'ambiente.

D: Posso ottenere campioni?

A: Sì, per favore forniscici ordini di campioni.

Q: Come potete garantire la produzione di massa di qualità?

A: La qualità dei nostri prodotti segue il sistema standard ISO9000, un team di progettazione stabile, più di anni di esperienza nel team tecnologico e un rigoroso sistema di controllo qualità garantiscono la qualità dei nostri prodotti.

D: Quando spedirai gli articoli?

R: I campioni (in stock) saranno necessari 5-7 giorni dopo aver ricevuto il pagamento, ma è possibile negoziarlo.

D: I moduli COG sono compatibili con la funzionalità touchscreen?

R: Sì, possono essere integrati con la tecnologia touchscreen per display interattivi.

Siamo produttori e fornitori professionali di moduli per ingranaggi, impegnati a fornire un servizio personalizzato. Sentiti libero di acquistare un modulo di ingranaggio di qualità dalla nostra fabbrica.
